Inkrementální lineární enkodér
L18
Optický lineární enkodér L18 je inkrementální zařízení pro měření lineárního posuvu, které může mít měřicí délku až 2 040 mm, periodu mřížky ±20 µm nebo ±40 µm a přesnost až 3 µm.

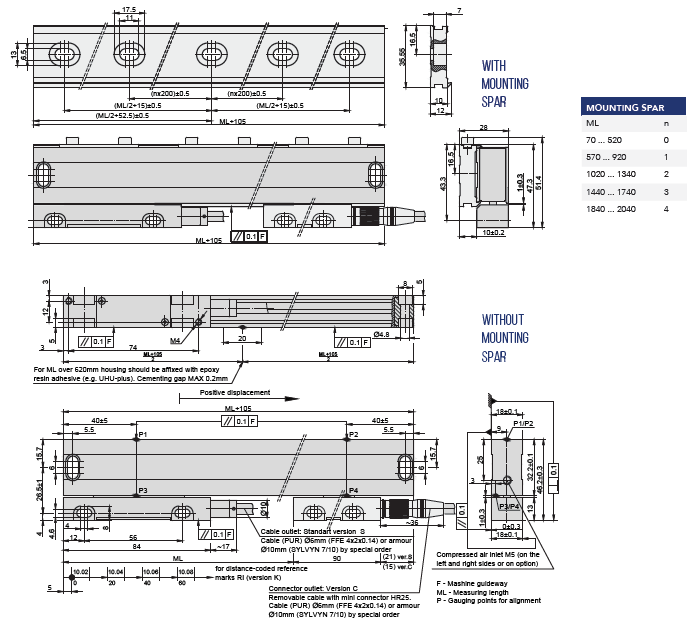

Technické údaje
| Měřitelné délky (ML), mm | 70 120, 170, 220, 270, 320, 370, 420, 520, 620, 720, 820, 920, 1020, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 1940, 2040 (Montážní nosník volitelný do velikosti ML 1240, povinný od velikosti ML 1340 do 2040.) |
|---|---|
| Stupně přesnosti na libovolný metr v rámci řady ML (při 20 °C) | ±10; ±5; ±3 (optional) |
| Doba kmitání | 20 μm; 40 μm (optional) |
| Referenční značky (RI) |
standard pro ML ≤ 1020 mm: 35 mm od obou konců ML standard pro ML ≥ 1140 mm: 45 mm od obou konců ML optional: one RI at any location, or two or more RI’s separated by distances of n x 50 mm or distance-coded |
| Max. rychlost pojezdu |
při interpolačním faktoru 1, 2, 5, 10: 1 m/s při interpolačním faktoru 25: 0,5 m/s při interpolačním faktoru 50: 0,4 m/s |
| Požadovaná hnací síla u těsnicích okrajů | < 3 N |
| Ochrana (IEC 529) |
bez stlačeného vzduchu: IP53 se stlačeným vzduchem (volitelně): IP64 |
| hmotnost | 0,4 kg + 0,8 kg/m |
| Provozní teplota | 0 °C až 50 °C |
| Skladovací teplota | -20 °C až 70 °C |
| Přípustné vibrace (40 až 2000 Hz) | ≤ 30 m/s² |
Elektrické parametry
| L18-A ∫ µApp | L18-AV ∫ 1 Vpp | L18-F Π TTL | |
|---|---|---|---|
| Napájecí napětí | + 5 V ± 5 % | ||
| Proudový odběr (bez zátěže) | 90 mA | 120 mA | 120 mA |
| Světelný zdroj | LED | ||
| Inkrementální signály | Dva sinusové proudy I1 a I2, Amplituda při zátěži 1 kΩ: I1 = 7 – 16 µA; I2 = 7 – 16 µA | Diferenciální sinusové signály +A / -A a +B / -B, Amplituda při zátěži 120 kΩ: A = 0,6 – 1,2 V; B = 0,6 – 1,2 V | Diferenciální obdélníkové signály U1 / U1 a U2 / U2. Úrovně signálu při zátěžovém proudu 20 mA: nízká (logická „0“) ≤ 0,5 V při Up = ±5 V; vysoká (logická „1“) ≥ 2,4 V při Up = ±5 V |
| Referenční signál | Jeden kvazitrojúhelníkový špičkový proud I0 na otáčku. Velikost signálu při zátěži 1 kW: I0 = 2 – 8 µA (použitelná hodnota) | Jeden kvazitrojúhelníkový signál +R a jeho komplementární signál -R na jednu otáčku. Velikost signálu při zátěži 120 W: R = 0,2 – 0,8 V (využitelná složka) | Jeden diferenciální obdélníkový signál U0 / U0 na otáčku. Úrovně signálu při zátěžovém proudu 20 mA: nízká (logická „0“) < 0,5 V při Up = ±5 V; vysoká (logická „1“) > 2,4 V při Up = ±5 V |
| Maximální provozní frekvence | 50 kHz | 50 kHz | 50 kHz -> interpolační faktor 1, 2, 5, 10; 1000 kHz -> interpolační faktor 25, 50 |
| Směr signálů | Při otáčení ve směru hodinových ručiček (při pohledu ze strany hřídele) je I2 pozadu za I1 | + B lags + A in clockwise rotation (viewed from shaft side) | U2 je oproti U1 zpožděno při otáčení ve směru hodinových ručiček (při pohledu ze strany hřídele) |
| Standardní délka kabelu | 3 m; bez konektoru | ||
| Maximální délka kabelu | 5 m | 25 m | 25 m |
