Modulární inkrementální lineární snímač
L23
Modulární inkrementální lineární snímač L23 je navržen pro dlouhé měřicí rozsahy, schopný dosáhnout až 20 000 mm měřicí délky nebo více na speciální objednávku, s přesností až ±3 µm.

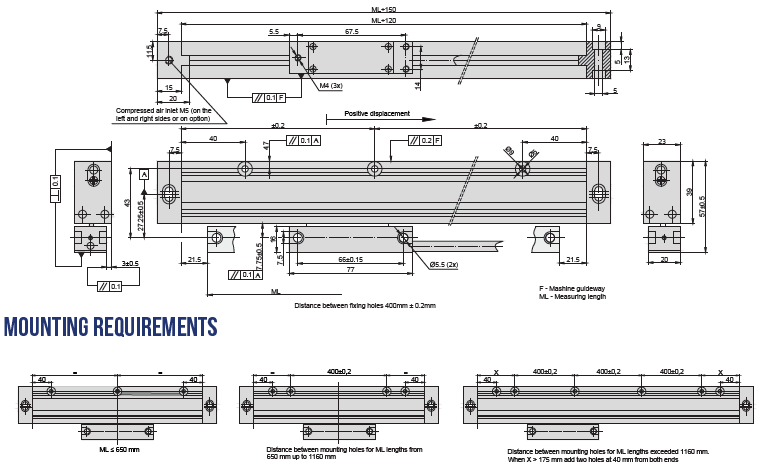

Technické údaje
| Měřicí délky (ML), mm | 250, 300, 350, 400, 450, 500, až 20 000 (Modulární verze použita pro ML nad 6500 mm) |
|---|---|
| Třídy přesnosti na jakýkoli metr v rámci ML | ±10; ±5; ±3 |
| Max. rychlost pohybu |
120 m/min (rozlišení 100, 50, 10, 5, 2 µm) 60 m/min (rozlišení 0,2 µm) 30 m/min (rozlišení 0,1 µm) |
| Ochrana (IEC 529) |
IP54 (standard) IP64 (s tlakovým vzduchem) |
| Hmotnost | 0,4 kg + 1,3 kg/m |
Elektrické parametry
| Verze | L23-F Π TTL; HTL (na vyžádání) |
|---|---|
| Napájení | + 5 V ± 5 %; + 12V ± 5 % |
| Max. proud při napájení (bez zátěže) | 65 mA |
| Zdroj světla | LED |
| Inkrementální signály | Differenciální čtvercový signál U1 / U1 a U2 / U2. |
| Referenční signál | Jeden diferenciální čtvercový signál U0 / U0 |
| Úrovně signálů při zatížení 20 mA | low (logická “0”) < 0,5 V při Up = ±5V high (logická “1”) > 2,4 V při Up = ±5V low (logická “0”) < 1,5 V při Up = ±12V (HTL) high (logická “1”) > (Up – 2)V při Up = ±12V (HTL) |
| Směr signálů | U2 zpožďuje U1 při otáčení ve směru hodinových ručiček (pohled ze strany hřídele) |
| Standardní délka kabelu | 4 m; bez konektoru |
| Maximální délka kabelu | 25 m |
