Inkrementální lineární snímač

L35

Optický lineární snímač L35 je inkrementální zařízení pro měření lineárního posuvu s měřicí délkou až 3 240 mm a přesností až ±3 µm na každý metr v rámci měřicího rozsahu (ML) v závislosti na požadované měřicí délce. Řada L35 je odolnější vůči vibracím než řada snímačů L18.

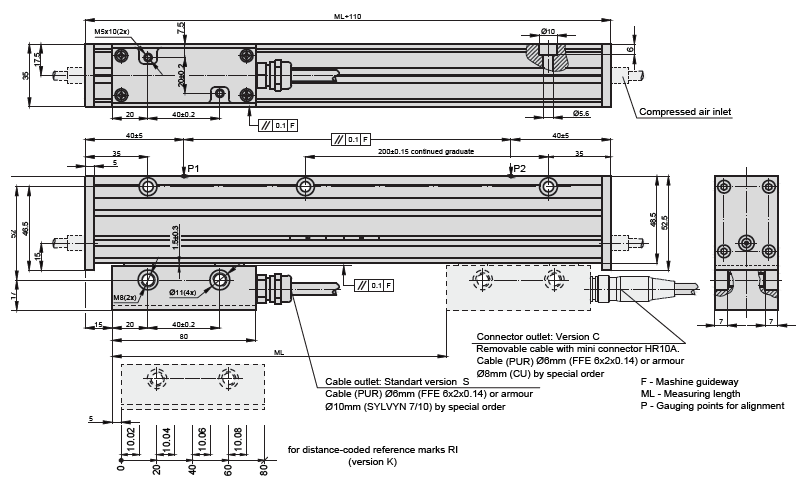

Technické údaje

Měřicí délky (ML), mm	70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 620; 720; 820; 920; 1020; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040; 2140; 2240; 2340; 2440; 2540; 2640; 2740; 2840; 2940; 3040; 3140; 3240 (ostatní mezilehlé délky na vyžádání)
Přesnost na libovolný metr v rámci ML (při 20°C)	pro ML 70 až 2040: ±5 μm; ±3 μm (volitelně) pro ML 2040 až 3240: ±10 μm
Perióda mřížkování	20 μm; 40 μm (volitelně)
Referenční značky (RI)	standardně pro ML ≤ 1020 mm: 35 mm od obou konců ML standardně pro ML ≥ 1140 mm: 45 mm od obou konců ML volitelně: jedna RI na libovolném místě, nebo dvě či více RI oddělených vzdálenostmi n x 50 mm nebo kódované vzdálenosti
Max. rychlost pojezdu	při interpolaci s faktorem 1, 2, 5, 10: 1 m/s při interpolaci s faktorem 25: 0,5 m/s při interpolaci s faktorem 50: 0,4 m/s
Potřebná posuvná síla u těsnicích okrajů	< 5 N
Ochrana (IEC 529)	s přítlakem vzduchu: IP64
Hmotnost	0,4 kg + 2,8 kg/m
Provozní teplota	0 až +50 °C
Skladovací teplota	-20 až +70 °C
Přípustné vibrace (40 až 2000 Hz)	≤ 150 m/s²
Přípustné nárazy (11 ms)	≤ 300 m/s²

Elektrické parametry

	L35-A ∫ µApp	L35-AV ∫ 1 Vpp	L35-F Π TTL; HTL (na vyžádání)
Napájecí napětí	+5V ± 5%	+5V ± 5%	+ 5 V ± 5 %; + 12V ± 5 %
Maximální proud při napájení (bez zátěže)	90 mA	90 mA	120 mA / 130 mA
Zdroj světla	LED
Inkrementální signály	Dvě sinusové proudy I1 a I2 – amplituda při zátěži 1 kΩ: – I1 = 7 – 16 µA – I2 = 7 – 16 µA	Diferenciální sinusové napětí +A / -A a +B / -B – amplituda při zátěži 120 kΩ: – A = 0,6 – 1,2 V – B = 0,6 – 1,2 V	Diferenciální obdélníkové napětí U1 / U1 a U2 / U2. Úrovně signálu při zátěži 20 mA: – nízká (logická “0”) < 0,5 V při Up = ±5V – vysoká (logická “1”) > 2,4 V při Up = ±5V – nízká (logická “0”) < 1,5 V při Up = ±12V (HTL) – vysoká (logická “1”) > (Up – 2)V při Up = ±12V (HTL)
Referenční signál	Jeden kvazitrojúhelníkový špičkový proud I0 na otáčku. Velikost signálu při zátěži 1 kW: – I0 = 2–8 µA (použitelná hodnota)	Jeden kvazitrojúhelníkový +R a jeho komplementární -R na otáčku. Velikost signálu při zátěži 120 W: – R = 0,2 – 0,8 V (použitelná hodnota)	Jeden diferenciální obdélníkový U0 / U0 na otáčku. Úrovně signálu při zátěži 20 mA: – nízká (logická “0”) < 0,5 V při Up = ±5V – vysoká (logická “1”) > 2,4 V při Up = ±5V – nízká (logická “0”) < 1,5 V při Up = ±12V(HTL) – vysoká (logická “1”) > (Up – 2)V při Up = ±12V (HTL)
Maximální pracovní frekvence	50 kHz	50 kHz	50 kHz, pokud je interpolační faktor 1, 2, 5, 10 1000 kHz, pokud je interpolační faktor 25, 50
Směr signálů	I2 zaostává za I1 při otáčení ve směru hodinových ručiček (pohled ze strany hřídele)	+ B zaostává za + A při otáčení ve směru hodinových ručiček (pohled ze strany hřídele)	U2 zaostává za U1 při otáčení ve směru hodinových ručiček (pohled ze strany hřídele)
Standardní délka kabelu	3 m; bez konektoru
Maximální délka kabelu	5 m	25 m	25 m
