Absolutní lineární enkodér

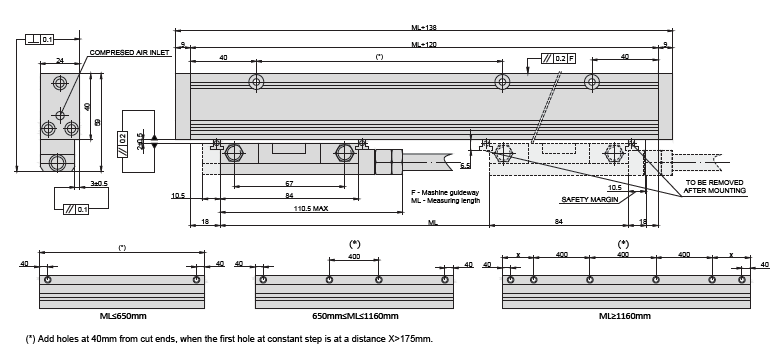

LK24
Fotoelektrický absolutní lineární enkodér LK24 podporuje protokoly SSI nebo BiSS C a může mít další inkrementální stopu 1Vpp, s měřicí délkou až 3 240 mm.
Technické údaje
| Měřicí délky (ML), mm | 70 až 3240 (+50 mm) |
|---|---|
| Třídy přesnosti na jakýkoli metr v rámci ML (při 20°C) | ± 3 μm |
| Perióda mřížkování | 20 μm |
| Max. rychlost pohybu | 120 m/min |
| Max. zrychlení | < 30 m/s² |
| Požadovaná síla pohybu | < 4 N; ≤ 2,5 N na vyžádání |
| Ochrana (IEC 529) |
bez stlačeného vzduchu: IP54 se stlačeným vzduchem: IP64 |
| Hmotnost | 0,42 kg + 1,32 kg/m |
| Provozní teplota | 0 až +50 °C |
| Teplota skladování | -20 až +70 °C |
| Přípustné vibrace (40 to 2000 Hz) | ≤ 30 m/s² |
| Přípustný náraz (11 ms) | < 100 m/s² |
| Přípustná vlhkost (nekondenzovaná) | 20 … 80% |
Elektrické parametry
| Rozlišení 1 Vpp | až 0,1 μm (v závislosti na dělicím faktoru CNC) |
|---|---|
| Resolution absolute measure | 1 μm; 0,1 μm |
| Inkrementální signál | sinusová vlna 1 Vpp (volitelně) |
| Sériové rozhraní | SSI nebo BiSS (Fanuc & Siemens DRIVE-CLiQ volitelně) |
| Napájení | + 5V ± 5% |
| Standardní délka kabelu/max. délka kabelu | 2,0 / 25,0 (100 m, pokud je napájení min. 5V) |
| Elektrické ochrany | při obrácené polaritě napájení při zkratu na výstupním portu |
