Absolutní lineární enkodér

MK

Magnetický absolutní lineární snímač MK má měřicí délku až 50 000 mm a přesnost až ±35 μm. Snímač je k dispozici ve dvou verzích sériového rozhraní – SSI nebo BiSS C, volitelně však může být vybaven dvěma analogovými sinusovými signály s fázovým posunem 90° a amplitudou přibližně 1 Vpp.

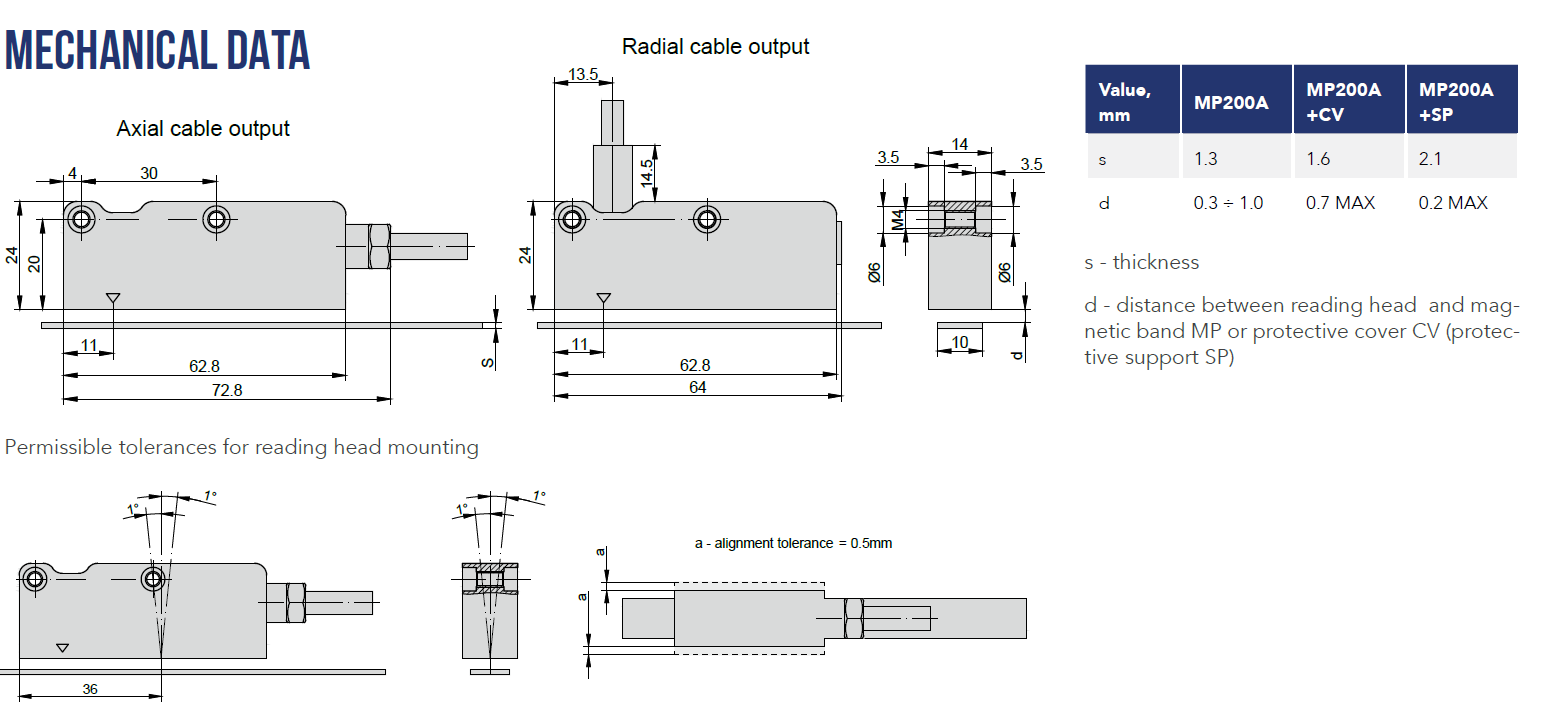

Technické údaje

Rozteč tyčí	2 + 2
Měřicí délka (ML)	až 30 m
Ochrana (IEC 529)	IP67
Přesnost	±15 μm
Max. rychlost pohybu	300 m/min
Provozní teplota	0 až +50 °C
Skladovací teplota	-20 až +70 °C
Přípustná vlhkost	100%
Přípustné vibrace (55 … 2000 Hz)	200 m/s²
Přípustný náraz (11 ms)	1000 m/s²
Hmotnost čtecí hlavy	80 g

Elektrické parametry

Opakovatelnost	± 1 inkrement
Inkrementální signál	sinusová vlna 1 Vpp (volitelně)
Rozlišení 1 Vpp	až 0,1 μm (v závislosti na dělicím faktoru CNC)
Délka signálu	2 mm
Napájení	(5 … 28) DC ± 5 % V
Příkon při zatížení	150 mA max (s R = 120 Ω)
Sériové rozhraní	SSI nebo BiSS
Rozlišení absolutní polohy	500, 100, 50, 10, 5, 1 μm
Standardní délka kabelu / max. délka kabelu	2,0 / 25,0 m (100 m. pokud je napájení 5 V)
Max. délka kabelu čtecí hlavy	10,0 m
Max. délka kabelu enkodéru (2 m čtecí hlava + adaptér)	100,0 m
Elektrické ochrany	proti obrácené polaritě napájení; proti zkratu na výstupním portu
