Ø28mm inkrementální snímač

A28

Optický rotační snímač A28 je malý inkrementální snímač o průměru 28 mm, který může generovat až 25 000 výstupních impulzů na otáčku. Jeho hlavní předností jsou kompaktní rozměry, díky nimž jej zákazník bez problémů umístí i do stísněných prostor.

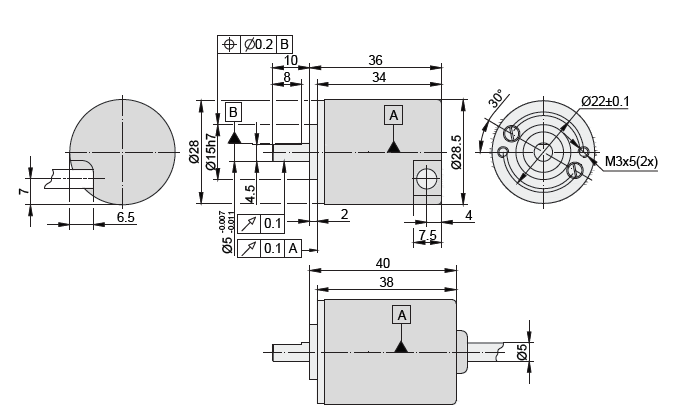

Technické údaje

Počet výstupních impulzů na otáčku	60-25,000 ppr
Číslo řádku na disku (z)	60; 100; 200; 250; 360: 500; 1000; 1500; 2000; 2500
Maximální otáčky hřídele	6000 RPM
Maximální zatížení hřídele	– axial: 5 N – radial: 10 N
Přesnost (čáry s periodou T1 na disku v obloukových sekundách)	± 0.1T1 arc. sec
Točivý moment při rozjezdu at 20°C	≤ 0.015 Nm
Moment setrvačnosti rotoru	< 2 cm²
Ochrana (IEC 529)	– pro axiální výstup kabelu: IP54 – pro axiální výstup kabelu přes průchodku a pro radiální výstup kabelu: IP67
Maximální hmotnost bez kabelu	0,045 kg
Provozní teplota	-10 … +70°C
Skladovací teplota	-30 … +80°C
Maximální vlhkost (nekondenzující)	98%
Přípustné vibrace (55 až 2000 Hz)	≤ 100 m/s²
Přípustný náraz (11 ms)	≤ 300 m/s²

Elektrické parametry

Verze	A28-F Π TTL
Napájecí napětí	+ 5 V ± 5 %
Maximální proud při napájení (bez zátěže)	120 mA
Světelný zdroj	LED
Inkrementální signály	Diferenciální obdélníkové signály U1 / U1 a U2 / U2. Úrovně signálu při zátěžovém proudu 20 mA: – nízká (logická „0“) ≤ 0,5 V – vysoká (logická „1“) ≥ 2,4 V
Referenční signál	Jeden diferenciální obdélníkový signál U0 / U0 na otáčku. Úroveň signálu při zátěžovém proudu 20 mA: – nízká (logická „0“) ≤ 0,5 V – vysoká (logická „1“) ≥ 2,4 V
Maximální provozní frekvence	(160 x k) kHz, k – interpolační faktor
Směr signálů	U2 zaostává za U1 při otáčení ve směru hodinových ručiček (pohled ze strany hřídele)
Maximální doba náběhu a poklesu	< 0,5 µs
Standardní délka kabelu	0,5 m; bez konektoru
Maximální délka kabelu	25 m
