Ø58mm absolutní snímač

AK58

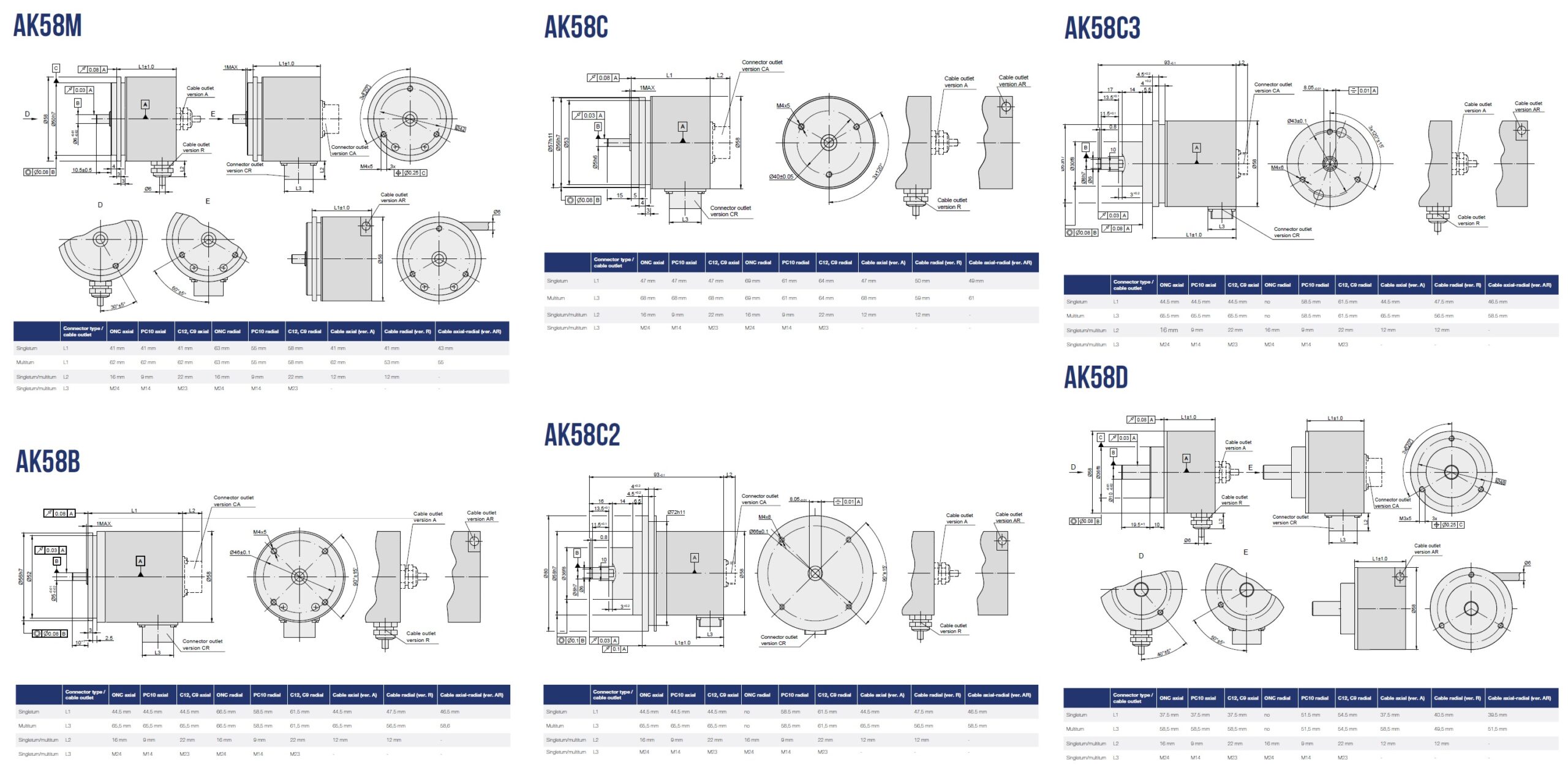

Série fotoelektrických absolutních jednootáčkových a víceotáčkových rotačních snímačů AK58 se skládá ze 6 různých modelů – AK58M, AK58B, AK58C, AK58C2, AK58C3 a AK58D. Snímače využívají sériová rozhraní SSI a BiSS a poskytují rozlišení až 20 bitů u jednootáčkových a 24 bitů u víceotáčkových snímačů prostřednictvím binárního nebo Grayova kódu.

Technické údaje

Maximální otáčky hřídele	12000 rpm
Maximální zatížení hřídele	axiální: 10 N radiální: 20 N
Startovací moment při 20°C	≤ 0.01 Nm
Moment setrvačnosti rotoru	< 15 gcm²
Ochrana (IEC 529)	IP65
Maximální hmotnost bez kabelu	0,3 kg
Provozní teplota	singleturn: -20 … +80°C multiturn: -10 … +70°C
Skladovací teplota	singleturn: -30 … +90°C multiturn: -20 … +80°C
Maximální vlhkost (nekondenzující)	98%
Přípustné vibrace (55 až 2000 Hz)	≤ 100 m/s²
Přípustný náraz (11 ms)	≤ 1000 m/s²

Elektrické parametry

Rozlišení na otáčku pro verzi singleturn	rozlišení na jeden otáčku s BiSS C – 9 … 20 bit rozlišení na jeden otáčku s SSI – 9 … 20 bit
Rozlišení na otáčku pro verzi multiturn	rozlišení na jeden otáčku s BiSS C – 9 … 20 bit rozlišení na více otáček s BiSS C – 12/16/20/24 bit rozlišení na jeden otáčku s SSI – 9 … 20 bit rozlišení na více otáček s SSI – 12/16/20/24 bit
Výstupní kód	Gray, Binary
Datové rozhraní	Serial SSI, Serial BiSS C
Zdroj světla	LED
Přesnost	± 30″
Napájecí napětí	5 V ± 5 %
Max. proud	50 mA
Maximální pracovní frekvence	s rozhraním BiSS C: 10 MHz s rozhraním SSI: 4 MHz
Délka kabelu (standardní)	1 m
Maximální délka kabelu	25 m
