Ø90mm absolutní enkodér

AK90H

Absolutní úhlový optický snímač AK90H je špičkové zařízení, které umožňuje vysoce přesné měření úhlů s přesností až ±5”. Díky konstrukci s integrovanými ložisky, dutou hřídelí a integrovanou spojkou statoru je ideální pro náročné aplikace, jako jsou obráběcí stroje.

Průměr 90 mm

Technické údaje

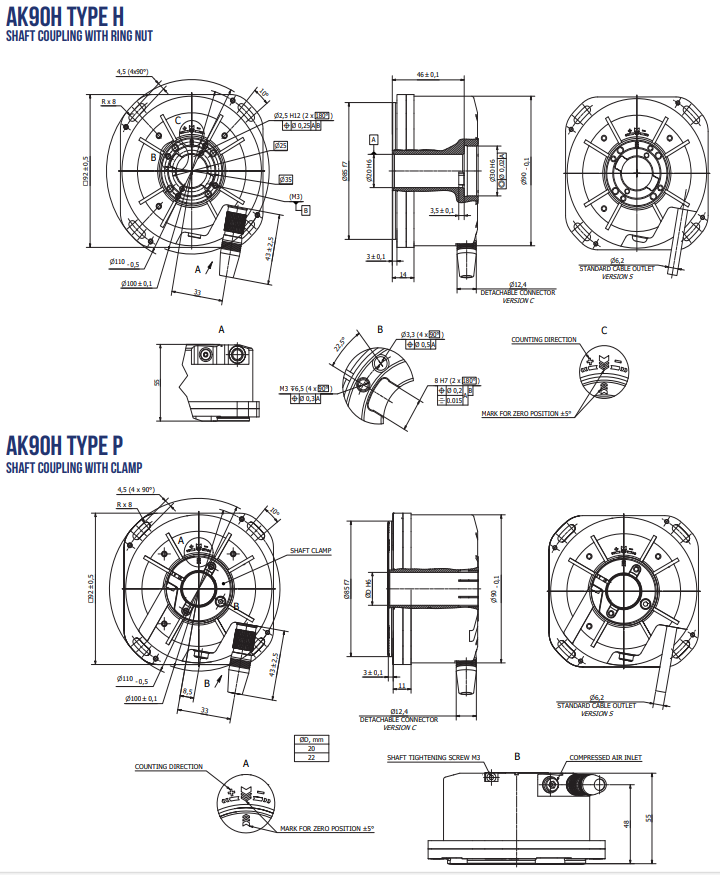

Typ montáže	S maticí (typ H) S svorkou (typ P)
Hřídel	dutá hřídel 20 mm dutá hřídel 20mm dutá hřídel 22 mm
Moment setrvačnosti	80 x 10-6 kgm² 85 x 10-6 kgm² (pro 20 mm hřídel) 80 x 10-6 kgm² (pro 22 mm hřídel)
Startovací moment	≤ 0,01 Nm ≤ 0,01 Nm
Maximální mechanická rychlost	≤ 3000 rpm
Vibrace (55 Hz až 2000 Hz)	≤ 200 m/s²
Náraz (6 ms)	≤ 200 m/s²
Provozní teplota	0°C – 60°C
Teplota skladování	-20°C – 60°C
Ochrana proti vniknutí (EN 60529)	IP64
Hmotnost (bez kabelu)	~ 1 kg

Elektrické parametry

Rozhraní	SSI BISS-C
Rozlišení (počet pozic na otáčku)	až 26 bitů (67 108 864 pozic)
Frekvence hodin	≤ 4 MHz ≤ 10 MHz
Doba výpočtu	≤ 5 us
Další výstupní signály	1 Vpp: 16 384 pulzů/otáčku Volitelné
Mezní frekvence inkrementálních signálů (-3 dB)	≥ 200 kHz
Elektrické připojení	Verze S: standardní vývod kabelu Verze C: odnímatelný vývod kabelu
Napájecí napětí	DC 5 V DC 10 … 30 V
Proudový odběr	Max 200 mA
